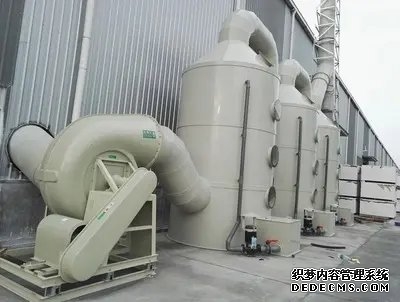

酸雾吸收塔在热水管道系统中的铺设方法详解

 酸雾吸收塔在热水管道系统中的铺设方法详解



 一、酸雾吸收塔前期准备与设计规划

1. 系统兼容性分析

    介质***性确认：明确热水管道的工作温度（通常60~95℃）、压力（常压或低压）及水质（是否含腐蚀性添加剂）。

    酸雾成分检测：根据工艺需求确定酸雾类型（如硫酸雾、盐酸雾），针对性选择吸收液（如NaOH溶液浓度需匹配酸性强度）。

    空间布局***化：结合现场条件，***先选择靠近污染源且便于维护的位置，预留至少1.5米操作通道。



2. 技术参数设计

    处理风量计算：按实际工况的80%~120%冗余设计，例如某电镀车间每小时排放5000m³酸雾，则选型风量需≥6000m³/h。

    接触时间控制：通过喷淋密度（建议2~5m³/(m²·h)）和填料层高度（通常1.2~2.5米）确保气液充分反应。

    压力损失预估：初始阻力宜控制在800~1200Pa范围内，避免对原有热水循环泵造成额外负荷。



 二、核心设备安装要点

1. 基础施工规范

    承重结构：采用C25混凝土基础，预埋件水平度误差≤3mm，地脚螺栓深度≥300mm。

    防震措施：在塔体与基础间加装5~10mm橡胶减震垫，振动值控制在≤4.5mm/s。



2. 模块化组装流程

    筒节对接：使用法兰连接时，密封面需涂抹耐酸碱胶泥，螺栓扭矩值达70~80N·m。

    填料装填：规整填料（如PP多面空心球）每立方米装填量约120~150kg，散装填料需分层压实。

    喷淋系统校准：喷嘴与填料层***部距离保持300~500mm，喷溅覆盖角≥120°。

 三、管路系统集成策略

1. 热力管网接入方案

    保温层处理：蒸汽伴热管采用双层硅酸铝镁保温材料，外覆铝箔防护层，导热系数≤0.04W/(m·K)。

    膨胀节配置：在DN≥200mm的主管道上设置不锈钢波纹补偿器，补偿量按ΔL=α·ΔT·L公式计算。



2. 流体动力学***化

    流速控制：进气管流速维持在12~18m/s，出气口设旋流板除雾器，压降≤250Pa。

    支吊架设计：滑动支架摩擦系数≤0.1，固定支架推力计算公式F=P·A+ρ·g·H·A。



 四、智能监测体系构建

1. 在线检测装置部署

    pH电极校准：选用聚四氟乙烯涂层电极，测量范围0~14pH，精度±0.1pH。

    压差传感器安装：在填料层上下端设置微压变送器，量程0~5kPa，响应时间＜1秒。



2. 自动化控制系统

    PID调节回路：根据pH反馈实时调整碱液计量泵频率（4~20mA信号控制）。

    联锁保护机制：当塔体压差＞1500Pa时自动启动反冲洗程序，持续时间3~5分钟。



 五、调试运行与验收标准

1. 性能测试项目

    净化效率验证：采用***标GB/T 161571996检测方法，硫酸雾去除率应≥95%。

    能耗评估：单位处理量电耗≤1.2kW·h/1000m³，水耗≤2.5t/h。



2. 运维管理规程

    周期性检查表：制定月检/年检制度，重点检查填料结垢情况（厚度＞5mm需更换）。

    应急预案：储备备用循环泵（流量裕度30%）及应急中和药剂（石灰乳储备量≥2吨）。



 六、典型应用案例参考

某石化企业余热供暖改造项目中，将酸雾吸收塔集成于95℃热水主管道（DN300），通过增设板式换热器实现热能回收，使系统综合能效提升18%，年减排SO₂达4.2吨。该案例证明合理整合环保设施与热力系统可产生显著经济效益。
