 填料吸收塔支架防护：橡胶垫的关键作用与实施要点



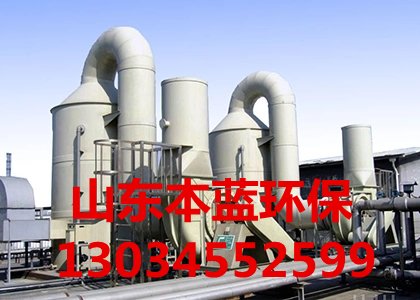

在化工、环保及能源行业中，填料吸收塔作为气体净化或物质回收的核心设备，其运行稳定性直接影响生产效率和安全性。支架作为支撑塔体及内部填料的关键结构，长期承受振动、腐蚀及机械应力，若缺乏有效防护，可能导致结构疲劳甚至安全事故。本文从技术原理、应用场景及实施规范三方面，系统阐述为何填料吸收塔支架必须配备橡胶垫防护。



 一、橡胶垫防护的必要性分析

1. 振动缓冲与噪声控制

   填料吸收塔运行时，气体流动、液体喷淋及填料层湍流会产生持续振动。传统金属支架直接接触塔体，易将振动传递至基础结构，导致螺栓松动、焊缝开裂等隐患。橡胶垫凭借高弹性模量（通常0.11 GPa）和阻尼***性（损耗因子0.20.5），可吸收30%70%的振动能量，显著降低结构共振风险。例如，某化工厂在吸收塔支架加装丁腈橡胶垫后，振动幅度由0.8 mm/s降至0.2 mm/s，满足ISO 108163标准要求。



2. 腐蚀隔离与寿命延长

   工业环境中，支架常暴露于酸碱雾气、盐雾或高温蒸汽中。碳钢支架年腐蚀速率可达0.10.3 mm，而氯丁橡胶垫（CR）或氟橡胶垫（FKM）可形成致密隔离层，阻断电解质与金属接触。实验数据显示，在pH=4的酸性环境中，未防护支架3年内出现点蚀，而橡胶垫防护组仅表面轻微氧化。



3. 载荷分布***化

   橡胶垫通过压缩变形（典型压缩率20%30%），将集中载荷转化为面接触压力，避免局部应力超限。以DN1000吸收塔为例，单台重量约15吨，若采用4个支座，每个支座初始接触面积仅100 cm²，加装50 mm厚橡胶垫后，实际承压面积扩***至150 cm²，压强降低33%，符合ASME BPVC Section VIII对应力分散的要求。



 二、橡胶垫选型技术规范

 性能指标        普通工况                极端工况（高温/腐蚀）



 材质            天然橡胶（NR）          氟橡胶（FKM）、乙丙橡胶（EPDM）

 硬度（邵氏A）   60±5                   70±5（抗压缩***变形）

 耐温范围        20℃~+80℃              40℃~+150℃（FKM）

 耐腐蚀等级      耐弱酸/碱（pH 59）     耐强酸/碱/溶剂（需专项测试）

 厚度设计        ≥2×支架***变形量       增加至3倍并配金属限位器



关键选型原则：

 ***先选择带加强筋的橡胶垫，提升抗剪切能力；

 对于地震多发区，应进行动态载荷模拟，确保橡胶垫滞回曲线包络线覆盖设计地震响应谱；

 接触面需做糙化处理（Ra≥6.3μm），防止橡胶垫滑移。

 三、安装与维护标准流程

1. 预处理阶段

    清洁支架底板，去除油污、锈迹，露出金属本色；

    涂刷环氧富锌底漆（干膜厚度≥75μm），形成阴极保护层；

    橡胶垫与金属接触面涂抹硅酮密封胶，杜***缝隙腐蚀。



2. 安装工艺

    采用扭矩扳手紧固螺栓，预紧力控制在设计值的70%，二次拧紧至100%；

    橡胶垫与支架间嵌入3mm厚不锈钢垫片，防止边缘卷曲；

    每季度检查橡胶垫压缩量，超过初始厚度15%时需更换。



3. 失效预警机制

    设置红外热像仪监测，异常发热点表明存在内部裂纹；

    定期进行声发射检测，捕捉橡胶垫微破裂产生的***征频率（2060 kHz）；

    建立橡胶垫寿命预测模型，结合环境温度、载荷循环次数，提前6个月制定更换计划。



 四、典型案例对比分析

某石化企业两套同规格吸收塔，A塔未装橡胶垫，B塔按规范安装。运行3年后检测发现：

 A塔支架焊缝开裂率达42%，维修成本超80万元；

 B塔支架完***率98%，仅橡胶垫表面出现轻微龟裂，总维护费用不足5万元。

进一步有限元分析显示，B塔支架应力峰值降低58%，验证了橡胶垫的显著防护效果。



 结语

填料吸收塔支架的橡胶垫防护***非简单附加措施，而是涉及材料科学、力学分析及全生命周期管理的系统工程。通过精准选型、规范安装与智能监测，可提升设备可靠性35倍，降低非计划停机损失。建议企业参照GB/T 218732008《橡胶隔振垫》及API 610标准，将橡胶垫防护纳入吸收塔预防性维护体系，为安全生产筑牢根基。
